Розпінування USB за кольорами
Розпінування позначається певними кольорами – це загальноприйняті стандарти, які полегшують завдання, пов'язані з ремонтом. Та й загалом колірна схема полегшує розуміння того, який кабель за що відповідає.У першій і другій версії USB інтерфейсу позначення та розташування ідентичні. Покоління III має відмінності, пов'язані з конструктивними та швидкісними особливостями. Докладніше — у наступних розділах.
|
Розпінування USB 2.0 за кольорами |
|||
| Виведення | Назва | Колір дроту | Опис |
| 1 | VCC | Червоний | +5 В |
| 2 | D- | Білий | Дані - |
| 3 | D+ | Зелений | Дані + |
| 4 | GND | Чорний | Земля |
USB 3.0
У 3-й гілки (цей кабель AM/Type -C до такого) конекторів 9, іноді 10. Все залежить від наявності або відсутності оплети, що екранує. Природно, збільшилася і кількість контактів, але розміщені у шаховому порядку. Це потрібно для сумісності зі старішими версіями.
USB 4.0
Слідуючи віянням технологічної моди, інтерфейс Usb 4 заточили під роз'єм Usb Type C. Про те, що таке розпінування Usb Type C йтиметься далі.

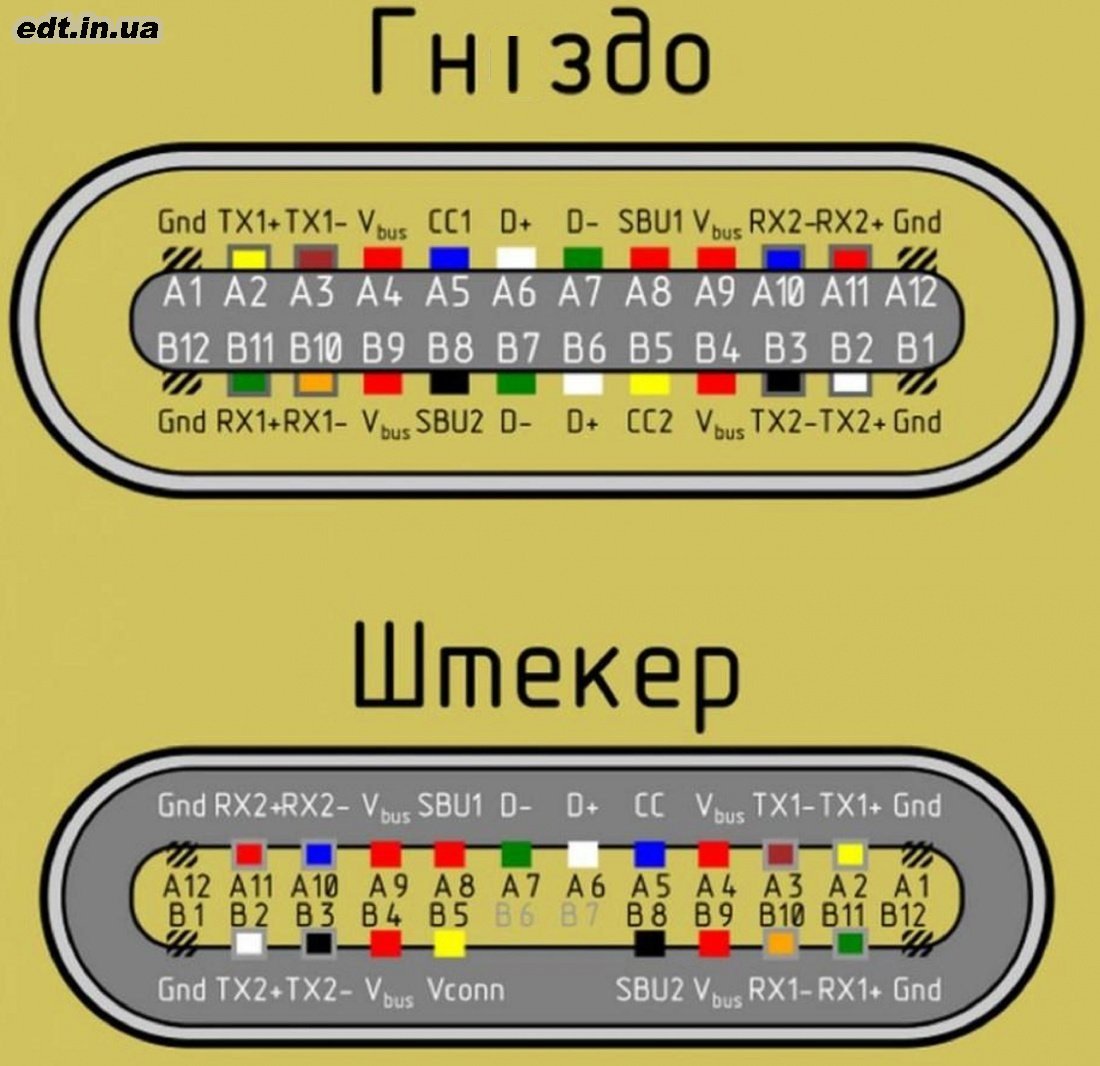

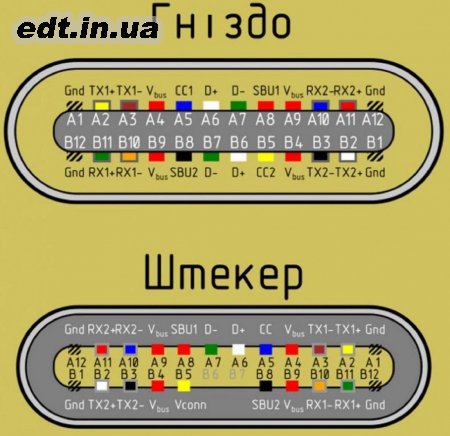

На симетричному контактному майданчику присутні 24 піна: по 12 контактів А та В.
